Серия НЛО

Конструкция:

  • боковые перфорированные профили изготавливаются методом проката из стали толщиной 1,2 мм и 1,5 мм, геометрически повторяют боковые стенки лотков-коробов;
  • перекладины изготавливаются из стали 1 мм прокатным способом и имеют перфорированный С-образный профиль повышенной жесткости.
  • соединение внахлест ("папа-мама")

Материал:

  • предварительно оцинкованная рулонная сталь марки ОН-МТ-2 08ПС;
  • толщина стали 1,0-1,5 мм;
  • оцинковка методом горячего цинкования (стандартное исполнение)*;
  • цинкование методом погружения (под заказ).

Типоразмеры:

  • ширина лотка 200/300/400/500/600мм;
  • высота бокового профиля 50/80/100мм;
  • длина лотка 3м.

Применение:

Для больших распределенных нагрузок и для осветительных систем.

lot lestn1

Лестничные лотки OSTEC серии НЛО совместимы с лотками-коробами OSTEC. Боковые перфорированные продольные профили (стенки) изготавливаются из стали толщиной 1,2 мм и 1,5 мм прокатным способом и геометрически повторяют боковые стенки лотков-коробов OSTEC, что позволяет использовать совместно соединители, углы, крышки и другие аксессуары.

Перекладины НЛО изготавливаются из стали толщиной 1 мм прокатным способом и имеют перфорированный С-образный профиль повышенной жесткости. С-образный профиль не имеет острых режущих кромок и позволяет крепить кабель не только с помощью пластиковых стяжек и вязальной проволоки через перфорацию, но и с помощью U-образных прижимных скоб (хомутов).

Перекладины крепятся к боковым стенкам лестничных лотков OSTEC серии НЛО методом «клинч-соединения».

Используемый материал: предварительно оцинкованная рулонная сталь марки 08 ПС, оцинкованная горячим способом в агрегатах непрерывного цинкования по методу Сендзимира (ГОСТ 14918-80).

Преимущества лестничных лотков OSTEC серии НЛО:

lot lestn2

  1. Аксессуары для лотков-коробов OSTEC полностью совместимы с лестничными лоткам OSTEC серии НЛО. Использование этих аксессуаров позволяет конструировать комбинированные трассы лестничных лотков и лотков-коробов OSTEC.
  2. Соединение «папа-мама» позволяет производить монтаж трассы без использования дополнительных соединителей. Удобство соединения обеспечивает значительное повышение скорости монтажа трассы.
  3. Высокая несущая способность при небольшом весе самого лотка. Лестничные лотки OSTEC серии НЛО предназначены для прокладки кабельных трасс в строительстве.
  4. Для соединения элементов лотка используется метод «клинч-соединения обеспечивающий высокую прочность соединения и повышенную виброустойчивость.

Стандартные типоразмеры

Ширина,мм Высота,мм Длина,мм Толщина металла, мм
200, 300, 400, 500, 600 50, 80, 100 3 000, 6 000 1.2, 1.5



Аксессуары:

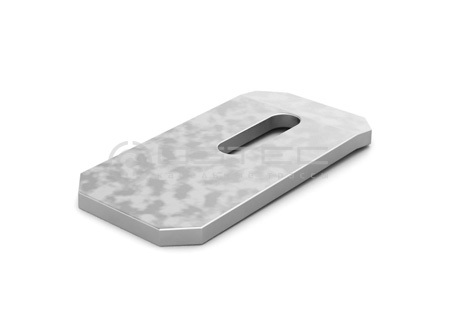

Повороты плоские на 90гр. Разветвители Т-образные Разветвители крестообразные Прижим лестничный
povorot T-obr krest-obr prigim
